Was ist die Disziplin Eplan?

Die Disziplin Eplan ist das CAE1-AddOn für den MD3 Editor. Sie ermöglicht die automatische Generierung von Eplan-Projekten aus einem konfigurierten mechatronischen Modell.

Das Prinzip

  • Makros importieren – Ihre vorhandenen Eplan-Makros werden in MD3 eingelesen
  • Modell konfigurieren – Baugruppen und Funktionen per Drag & Drop zusammenstellen
  • Projekt generieren – Vollständiges Eplan-Projekt in Sekunden erstellen

Das Besondere: 100% Automatisierung vom Konfigurieren bis zum fertigen, dokumentierten Projekt.

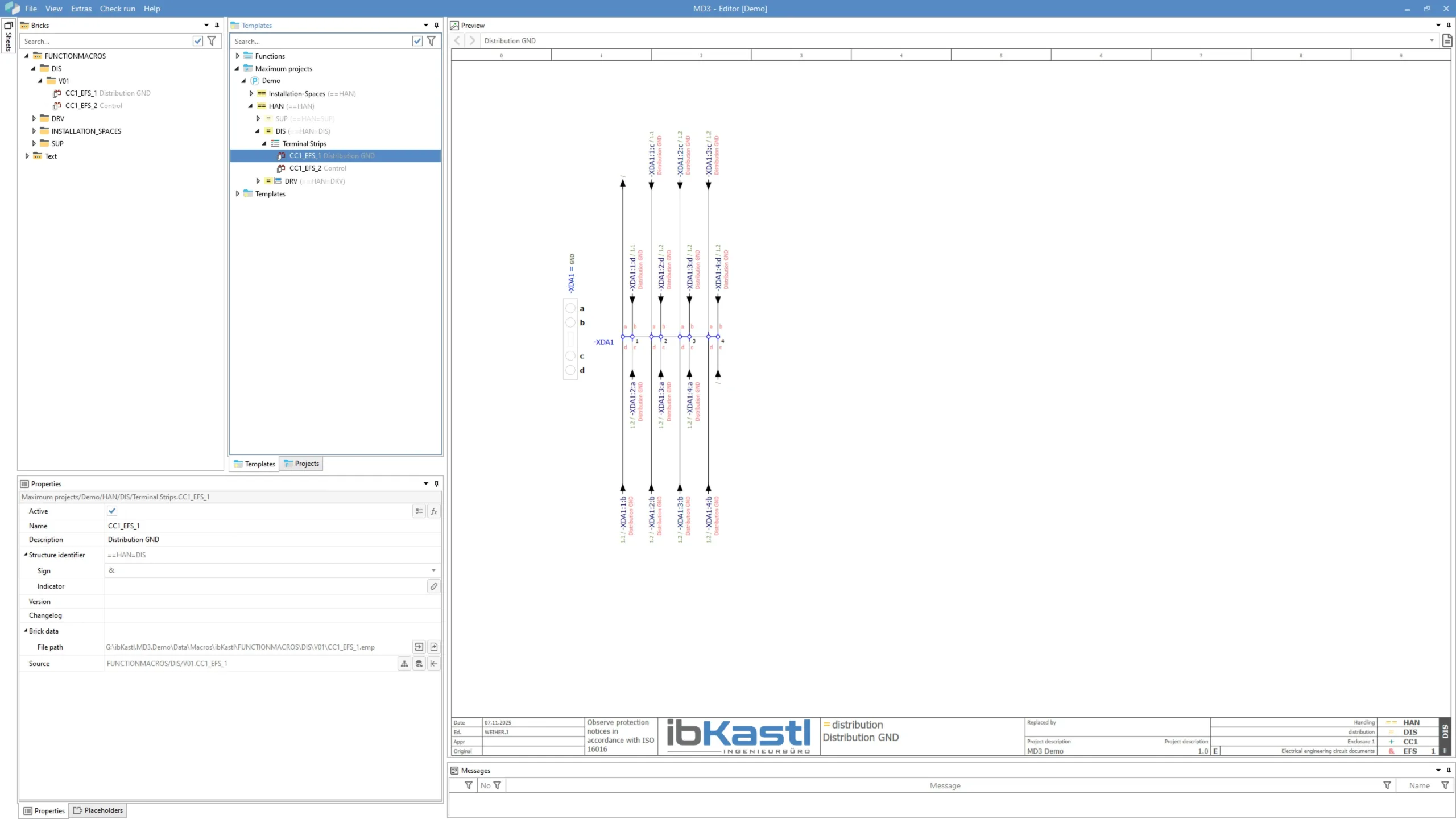

Schaltplan generieren

Der Workflow im Detail

Bausteinsammlung anlegen

Importieren Sie Ihre vorhandenen Eplan-Makros in MD3. Diese werden automatisch analysiert und als Bausteine bereitgestellt.

Organisieren Sie Ihre Bausteine in logischen Sammlungen:

  • Nach Funktion (Motoren, Ventile, Sensoren)
  • Nach Hersteller
  • Nach Projekt
  • Nach Baureihe

Datenmodell erstellen

Definieren Sie die Struktur Ihrer Projekte:

  • Welche Komponenten gibt es?
  • Welche Optionen sind möglich?
  • Welche Abhängigkeiten bestehen?
  • Welche Varianten sollen generierbar sein?

Platzhalter definieren

Legen Sie fest, wo welche Bausteine platziert werden sollen:

  • Auf welchen Seiten?
  • An welchen Positionen?
  • Mit welchen Eigenschaften?
  • Mit welchen Verbindungen?

Generierung starten

Mit einem Klick wird Ihr Eplan-Projekt erstellt – vollständig, konsistent und fehlerfrei.

Eplan-Actions werden automatisch ausgeführt

Nach der Projektgenerierung können automatisch Eplan-Actions ausgeführt werden:

  • Nummerierung – Automatische BMK-Vergabe
  • Prüfläufe – Validierung des Projekts
  • Reports – Stücklisten und Kabellisten erstellen
  • Export – PDF-Generierung
  • Datenaustausch – Export für ERP-Systeme
  • Artikelverwaltung – Stammdaten-Update

Unterstützte Eplan-Makros

MD3 arbeitet direkt mit Ihren vorhandenen Eplan-Makros. Es ist keine separate Bibliothek notwendig!

Importierbare Makro-Typen

Symbolmakro

Dateierweiterung: *.ems

Verwendung: Einzelne Symbole und Geräte

Fenstermakro

Dateierweiterung: *.ema

Verwendung: Teilfunktionen oder Pfade

Seitenmakro

Dateierweiterung: *.emp

Verwendung: Komplette Schaltplanseiten

Versionskompabilität

MD3 unterstützt die Generierung in alle unterstützten Eplan-Versionen. Sie sind nicht an eine bestimmte Version gebunden und können flexibel zwischen Versionen wechseln. Kompatibel mit:

  • Eplan Electric P8
  • Eplan Fluid
  • Eplan Pro Panel
  • Verschiedene Versionen parallel nutzbar

Vorteile auf einen Blick

Erstellung

✗ Vorher (manuell):Stunden bis Tage
✓ Nachher (mit MD3 Eplan):Sekunden

Konsistenz

✗ Vorher (manuell):Fehler durch manuelle Übertragung
✓ Nachher (mit MD3 Eplan):100% konsistent

Aktualität

✗ Vorher (manuell):Verzögerung bei Änderungen
✓ Nachher (mit MD3 Eplan):Immer aktuell

Formatierung

✗ Vorher (manuell):Unterschiedlich je Bearbeiter
✓ Nachher (mit MD3 Eplan):Einheitlich standardisiert

Mehrere Formate

✗ Vorher (manuell):Separat erstellen
✓ Nachher (mit MD3 Eplan):Parallel generieren

Varianten

✗ Vorher (manuell):Jede Variante manuell
✓ Nachher (mit MD3 Eplan):Automatisch aus Konfiguration

Fehlerquote

✗ Vorher (manuell):Hoch (Tippfehler, falsche Daten)
✓ Nachher (mit MD3 Eplan):Minimal (systemgesteuert)
