Was ist die Disziplin Pro Panel?

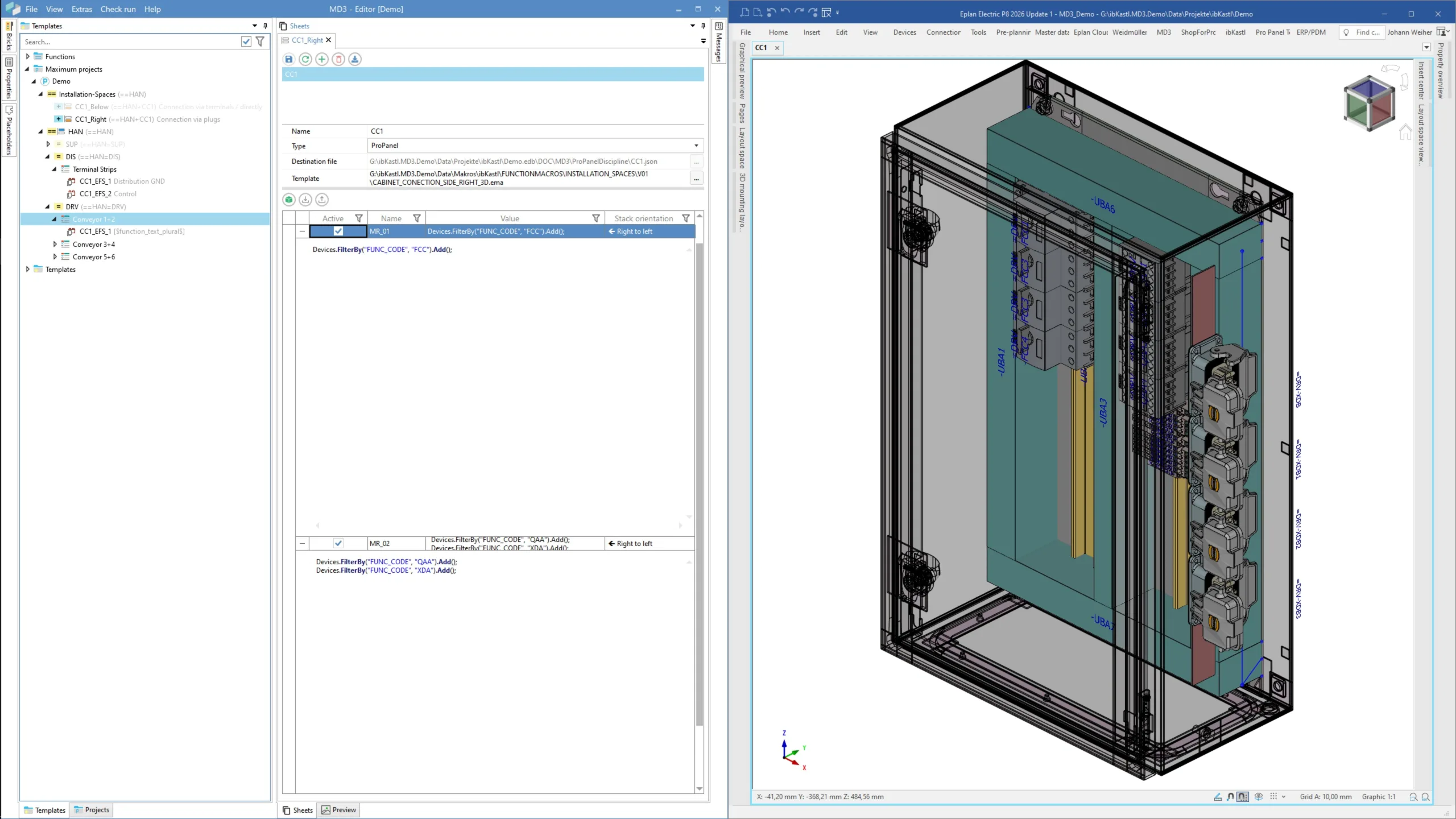

Die Disziplin Pro Panel ist das CAD1-AddOn für den MD3 Editor. Sie ermöglicht die automatische Generierung von 3D-Schaltschrankmodellen in Eplan Pro Panel aus Ihrem konfigurierten Projekt.
Das Prinzip
- Bauräume definieren – Import aus Eplan oder Verwendung einer Vorlage
- Platzierungslogik erstellen – Regeln für automatische Bauteilplatzierung
- 3D-Modell generieren – Vollständiger Schaltschrankaufbau in Sekunden
Das Besondere: Die Disziplin Pro Panel funktioniert sowohl mit generierten als auch mit manuell erstellten Eplan-Projekten!
Workflow: Vom Schaltplan zum 3D-Modell
Automatische Platzierung: Intelligent und flexibel
Grundlage: Bauräume und Montagepunkte
Die Platzierung basiert auf:
- Bauräumen – Definierte 3D-Bereiche im Schaltschrank
- Montagepunkten – Konkrete Positionen für Komponenten
- Tragschienen – Lineare Montagelinien für aufreihbare Geräte
Diese Elemente können aus einem bestehenden Eplan-Projekt importiert werden.
Platzierungsstrategien
MD3 bietet verschiedene Ansätze für die automatische Platzierung:
Geräte
Beschreibung: Platzierung basierend auf im Schaltplan platzierter Geräte
Anwendung: Geräte im Projekt
Artikel
Beschreibung: Direkte Auswahl aus Eplan-Artikeldatenbank
Anwendung: Artikeldatenbank
Makros
Beschreibung: Platzierung vordefinierter 3D-Makros
Anwendung: Makroprojekt
Postactions: Feintuning nach der Platzierung
Nach der automatischen Platzierung können Postactions ausgeführt werden, um die Position und Ausrichtung zu optimieren:
Verfügbare Postactions
- Rotation – Drehen von Komponenten um definierte Achsen
- Translation – Verschieben in X-, Y-, Z-Richtung
- Ausrichtung – Automatische Orientierung
- Abstandsoptimierung – Gleichmäßige Verteilung
- Eigene Posactions – Erweitern Sie den Standard
