Dateien kopieren
Der Speicherort für das Script (*.cs-Datei) kann beliebig gewählt werden. Die Daten für das Script müssen in das Skripte-Verzeichnis der Eplan-Stammdaten kopiert werden:
EPLAN_DATA\Skripte\Firmenkennung\
Das Verzeichnis muss den Namen des Produktes haben und an die angegebene Stelle kopiert werden. Achten Sie beim entpacken des Zip-Archives darauf, dass ein Verzeichnis mit dem Namen des Archives (Produktname) erstellt wird. Wird das Verzeichnis umbenannt, oder an falscher Stelle abgelegt, kann die Toolbar keine Bilder laden und die Scripte haben keinen Zugriff auf notwendige Daten (Konfigurationen, Schematas, Filter, …).
In ScriptSettings einrichten
Das Script muss in der Anwendung ScriptSettings mit dem Freischaltcode vom Shop aktiviert werden.
Den Freischaltcode finden Sie im Shop unter: Mein Konto ▸ License keys
Weitere Anleitungen zum Einrichten der Scripte finden Sie unter ScriptSettings.
Scripte laden
Die Scripte müssen in Eplan geladen werden. Dies können Sie mit folgenden Methoden umsetzen:
Methode 1
In Eplan laden: Datei> Extras > Schnittstellen > Laden > Script auswählen.
Methode 2
Mit dem Script LoadUnloadScripts könne mehrere Scripte in einem Arbeitsgang geladen, entladen oder neu geladen werden.
Methode 3
Sie können sie Scripte mittels der AddOn-Technik verteilen. Damit können Sie das Script an mehreren Arbeitsstationen automatisch laden und müssen nicht jede Station manuell laden. Diese Methode ist für Firmennetzwerke zu empfehlen.
Wenn Sie Fragen haben, oder Unterstützung benötigen nehmen Sie Kontakt mit uns auf.
PlcTaglistConverter installieren

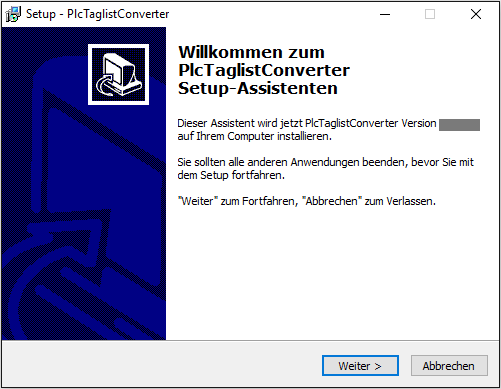

Mit einem Doppelklick auf die Datei PlcTaglistConverter_x.x.x.x.exe starten Sie die Installation des PlcTaglistConverter.
Nachdem Sie die Installation zugelassen haben, bestätigen Sie den ersten Schritt mit Weiter.

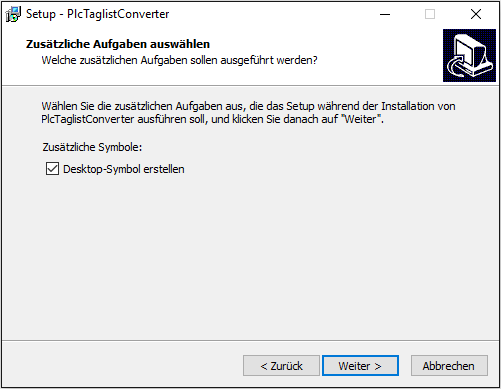

Sie können entscheiden, ob Sie ein Desktopsymbol möchten und müssen diesen Schritt ebenfalls mit Weiter bestätigen.

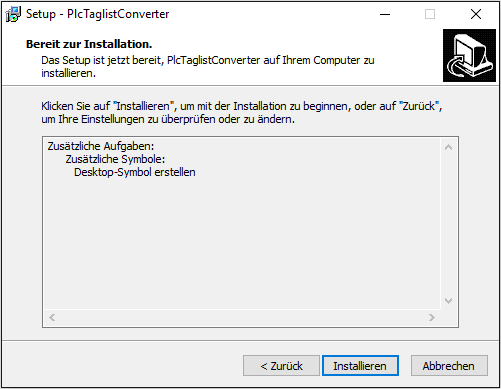

Starten Sie die Installation mit Installieren.

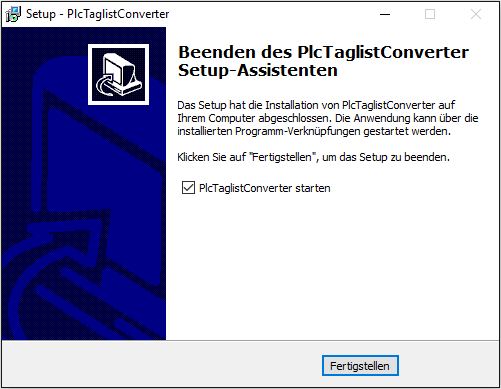

Mit Fertigstellen wird die Installation abgeschlossen und ScriptSettings kann gestartet werden.

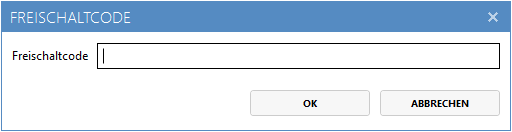

Beim Erststart des PlcTaglistConverters müssen Sie den Freischaltcode eingeben.
Den Freischaltcode finden Sie in Ihrem Benutzerkonto im Shop.

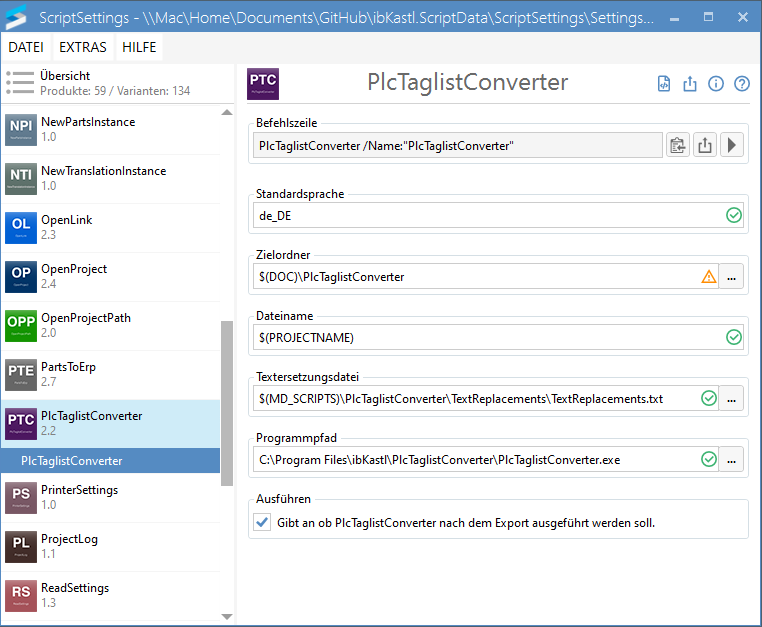

Einstellungen
Name
Damit die mitgelieferte Toolbar funktioniert, muss der Name PlcTaglistConverter eingetragen werden. Wenn Sie einen anderen Namen verwenden, muss die Toolbar angepasst werden (siehe unten).
Befehlszeile
Die Befehlszeile kann kopiert werden und für den Aufruf zum Beispiel in eine Schaltfläche (Toolbar) eingefügt werden.
Standardsprache
Hier stellen Sie die Sprache ein, die beim Export aus Eplan voreingestellt sein soll.
Programmpfad
Hier muss die Datei PlcTaglistConverter.exe ausgewählt werden. Achten Sie darauf, dass bei einer 32Bit-Installation eine anderer Pfad ausgewählt werden muss als bei einer 64Bit-Installation.
Ausführen
Wenn diese Option aktiviert ist, wird die Anwendung PlcTaglistConverter nach dem Export automatisch gestartet.
Einstellungen Eplan
Folgende Einstellungen müssen im Eplan-Projekt gemacht werden. Dies gilt für alle SPS-Schemata.
Einstellungen > Projekt > Betriebsmittel > SPS > SPS-spezifische Einstellungen
Beim Import muss die Einstellung „Alle Eigenschaften abgleichen" aktiviert sein.
Rockwell Allen-Bradley
Um die Adressierung von Allen-Bradley Geräten zu machen, sind folgende Blockeigenschaften notwendig:
Blockeigenschaft: Format (SPS-Anschluss) [50] <10606 50>
[20064<20201<20432,0,0,0,0,0,0,0,0,%%_%%,0,0,0,0,0,0>>]@@PlcTaglistConverter: Addressrange
Blockeigenschaft: Format (SPS-Anschluss) [51] <10606 51>
[20064<20201<20299,0,0,0,0,0,0,0,0,%%_%%,0,0,0,0,0,0>>]@@PlcTaglistConverter: Addressrange_2
Blockeigenschaft: Format (SPS-Anschluss) [52] <10606 52>
[20064<20201<20410,0,0,0,0,0,0,0,0,%%_%%,0,0,0,0,0,0>>]@@PlcTaglistConverter: Rack
Blockeigenschaft: Format (SPS-Anschluss) [53] <10606 52>
[20064<20201<20411,0,0,0,0,0,0,0,0,%%_%%,0,0,0,0,0,0>>]@@PlcTaglistConverter: Socket
In der Artikeldatenbank kann das Adressierungsformat gesteuert werden. Hierfür werden die Felder Adressbereich und Adressbereich 2 verwendet:
- Adressbereich: Format für Adresse, Standard: ::.Data.
- Adressbereich 2: Format für Input/Output der Adresse, Standard: I|O
Ist kein Wert gesetzt wird der Standardwert verwendet. Aus den Standardwerten ergibt sich folgende Adresse: ETH_NET1:1:I.Data.0
Für den Kanal kann auch verwendet werden (wäre dann Kanal 03).
Aktion ausführen
Menüband über ScriptSettings erstellen
In der Anwendung ScripSetting kann jede Action als Registerkarte in dem Reiter ShopForProcess automatisch erzeugt werden.
Weiter Informationen finden Sie unter ScripSetting.
Menüband über RibbonCreator erstellen
Über RibbonCreator schnell und einfach benutzerdefinierte Registerkarten mit Befehlsgruppen und Aktionen in Eplan erzeugen. Weiter Informationen zur Rechteverwaltung und den Möglichkeiten für die Erstellung von Menübändern finden Sie unter RibbonCreator.
Menüband manuell erstellen
Über Menüband > Rechtsklick > Menüband anpassen… können Sie einen Befehl in einer Registergruppe hinzufügen. Hier empfiehlt es sich eine eigene Registerkarte zu erstellen.
Erstellen Sie je nach Bedarf eine Befehlsgruppe und fügen einen beliebigen Befehl aus der Kategorie „Aktionen“ ein.
Bild: Finden Sie im Verzeichnis plan-Plattform/Skripte/ScriptSettings/Images alle SVG-Dateien der Produkte
Anzeigename: Dieser Text wird direkt in der Benutzeroberfläche angezeigt
Befehlszeile: Hier wird die Befehlszeile aus ScriptSettings eingefügt
QuickInfo: Wird angezeigt wenn der Mauszeiger über dem Befehl steht
Beschreibung: Wird angezeigt wenn der Mauszeiger über dem Befehl steht
Für Fragen stehen wir Ihnen gerne zur Verfügung.
