Intelligente Abbruchstellen

Intelligente Abbruchstellen reduzieren in Eplan den Pflegeaufwand, bringen zusätzliche Informationen direkt auf die Schaltplanseite und verbessern zugleich die Generierbarkeit der Eplan-Projekte.

Die Abbruchstelle erkennt automatisch den passenden Anschluss der Gegenstelle und zeigt ihn gemeinsam mit dessen Funktionstext an. Ist kein Funktionstext hinterlegt, wird stattdessen die Seitenbezeichnung ausgegeben. Der Name der Abbruchstelle selbst bleibt unsichtbar und kann unabhängig vom BMK einfach mit einem fortlaufenden Zähler vergeben werden. Das Ergebnis: deutlich weniger manueller Aufwand bei Änderungen oder Erweiterungen und eine spürbare Erleichterung im Arbeitsalltag!

Andere Leseweise: Es wird nicht mehr die Abbruchstelle gesucht, sondern direkt das Ziel-Betriebsmittel.

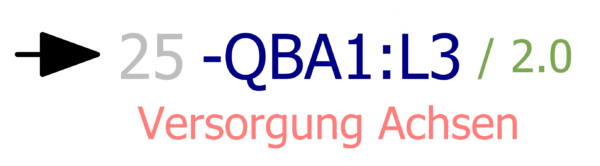

Aufbau

Wichtig ist hier, dass der Name der Abbruchstelle vom angeschlossenen Betriebsmittel entkoppelt ist. Somit kann sich das BMK ändern, ohne das die Abbruchstelle angepasst werden muss. Wir empfehlen für die Abbruchstellen fortlaufende ID’s pro Funktion.

• 25 = Eindeutige ID für die Abbruchstelle
  • unsichtbar, wird nicht angezeigt oder gedruckt
• -QBA1:L3 = Gegenziel der Abbruchstelle
  • Elektrisches Trennobjekt nur zur mechanischen Isolation des nachgeschalteten Kreises vom vorgeschalteten Kreis
  • Lasttrennschalter, Hauptschalter
  • Anschluss des Betriebsmittels
  • Draht kann direkt angeschlossen werden, ohne auf die andere Seite zu springen
• /2.0 = Querverweis der Abbruchstelle
  • Seite 2 Pfad 0
• Versorgung Achsen = Funktionstext des Gegenziels
  • Funktionstext des Lasttrennschalters

Blockeigenschaft

Die Blockeigenschaft ermittelt den Funktionstext des Betriebsmittels, dass am Ende angeschlossen ist (Gegenziel). Ist kein Funktionstext für dieses Betriebsmittel vorhanden, wird die Seitenbeschreibung der Platzierung verwendet.

Blockeigenschaft: Format (Abbruchstelle) [1] <10609 1>
[20222,1<20224,1<20201<20031,0,0,0,0,1,0,0,0,%%_%%,0,0,0,0,0,0,0>>>][20222,1<20224,1<4<11011,0,0,0,0,0,0,0,0,%%_%%,0,0,0,0,1,0,0>>>]@@Universal-Abbruchstelle für Quelle und Ziel (Funktionstext oder Seitenbeschreibung der Gegenstelle)

Anzeige

Eigenschaftsanordnung (Abbruchstelle):

• BMK (sichtbar) <20010> – sollte nur unsichtbar dargestellt werden
• Gegenziel im Querverweis <24351>
• Trennzeichen zwischen Abbruchstelle und Querverweis <24350>
• Querverweis (konfigurierbar) <24300>
• Blockeigenschaft [1] <20201 1>

Anzeigeschema als Download

Automatische Schaltplanerstellung (Generierung)

Durch die Entkopplung der Abbruchstellen von den angeschlossenen Betriebsmitteln kann beim Generieren von Schaltplänen die ID automatisch zugeordnet werden und alle Informationen werden automatisch ermittelt.

Für die automatisierte Zuordnung von Abbruchstellen auf Grundlage von Regeln haben wir das Tool InterruptionPointAssigner entwickelt.

InterruptionPointAssigner
