Automatisch mehrere Beschriftungen aus Eplan exportieren.
LabelForm
1.400,00 € (exkl. MwSt.)
Vorrätig
Vorrätig
Beschreibung
Automatisch mehrere Beschriftungen aus Eplan exportieren.
Mit der Scripterweiterung LabelForm können Sie Beschriftungen mit Filter- und Sortierschemata aus EPLAN festlegen und in einer Konfiguration abspeichern. Das Beispiel zeigt die Konfiguration „Fertigung“ mit verschiedenen Beschriftungen. Unter anderem werden Beschriftungen für Schilder exportiert, was mit einem Beschriftungsschema und Filter (z.B. Filter nach BMK) ausgeführt werden kann.
Ist nun die Konfiguration ausgewählt und wird der Dialog mit „OK“ bestätigt, werden alle Schemata vom Server in EPLAN importiert und schrittweise abgearbeitet. Dies bedeutet, Sie können mit einem Knopfdruck alle notwendigen Beschriftungen, Stücklisten und Exporte für Ihre Anlage oder Maschine ausführen und müssen nicht unzählige Schritte in EPLAN manuell durchführen.
Da die Schemata für die Beschriftung, Filter und Sortierung vor jedem Export in EPLAN importiert werden, ist sichergestellt, dass an jedem Arbeitsplatz im Unternehmen das gleiche Ergebnis erreicht wird. Die Schemata müssen nicht manuell verteilt werden.
Wenn Sie Kundenvorgaben haben, können Sie für jeden Kunden eine separate Konfiguration abspeichern und diese nur bei Bedarf ausgeben. So können Sie einen bereits erarbeiteten Kundenstandard speichern und immer wieder verwenden.
Um das Arbeiten mit LabelForm besser organisieren zu können, ist es möglich Admin-Rechte für bestimmte Personen zu vergeben. Diese haben dann die Rechte neue Konfigurationen und Beschriftungen zu erstellen. Alle anderen Anwender können Konfigurationen und Beschriftungen an- oder abwählen und den Export ausführen, jedoch keine Änderungen vornehmen.
Sie können LabelForm auch mit verschiedenen Parametern aufrufen und so zum Beispiel Konfigurationen für die Elektrotechnik- oder für die Fluid-Abteilung getrennt organisieren. Es ist auch möglich, EPLAN-Variablen oder Variablen für Datum und Uhrzeit zu verwenden. Diese können über das Kontextmenü dem Pfad hinzugefügt werden.
Folgendes Bild zeigt die EPLAN-Variablen im Kontextmenü:
Folgendes Video zeigt den Funktionsumfang von LabelForm an einem Beispiel für den Export von Beschriftungen und Stücklisten:
Video auf YouTube ansehen: LabelForm
Zusätzliche Informationen
| Lizenz | Firmenlizenz |
|---|---|
| EPLAN-Version | 2026, 2025, 2024, 2023, 2022 |
| ScriptSettings | erforderlich |
Dateien kopieren
Der Speicherort für das Script (*.cs-Datei) kann beliebig gewählt werden. Die Daten für das Script müssen in das Skripte-Verzeichnis der Eplan-Stammdaten kopiert werden:
EPLAN_DATA\Skripte\Firmenkennung\
Das Verzeichnis muss den Namen des Produktes haben und an die angegebene Stelle kopiert werden. Achten Sie beim entpacken des Zip-Archives darauf, dass ein Verzeichnis mit dem Namen des Archives (Produktname) erstellt wird. Wird das Verzeichnis umbenannt, oder an falscher Stelle abgelegt, kann die Toolbar keine Bilder laden und die Scripte haben keinen Zugriff auf notwendige Daten (Konfigurationen, Schematas, Filter, …).
In ScriptSettings einrichten
Das Script muss in der Anwendung ScriptSettings mit dem Freischaltcode vom Shop aktiviert werden.
Den Freischaltcode finden Sie im Shop unter: Mein Konto ▸ License keys
Weitere Anleitungen zum Einrichten der Scripte finden Sie unter ScriptSettings.
Scripte laden
Die Scripte müssen in Eplan geladen werden. Dies können Sie mit folgenden Methoden umsetzen:
Methode 1:
In Eplan laden: Datei> Extras > Schnittstellen > Laden > Script auswählen.
Methode 2:
Mit der Scripterweiterung LoadUnloadScripts mehrere Scripte in einem Arbeitsgang laden, entladen oder neu laden.
Methode 3:
Sie können sie Scripte mittels der AddOn-Technik verteilen. Damit können Sie das Script an mehreren Arbeitsstationen automatisch laden und müssen nicht jede Station manuell laden. Diese Methode ist für Firmennetzwerke zu empfehlen.
Wenn Sie Fragen haben, oder Unterstützung benötigen nehmen Sie Kontakt mit uns auf.

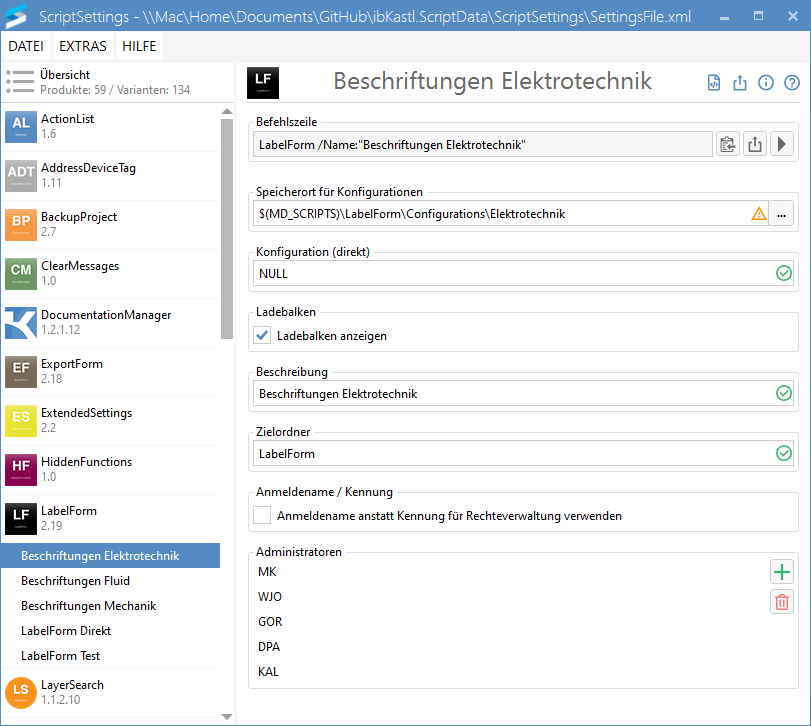

Einstellungen
Name
Damit die mitgelieferte Toolbar funktioniert, muss der Name Beschriftungen Elektrotechnik, Beschriftungen Fluid oder Beschriftungen Mechanik eingetragen werden. Wenn Sie einen anderen Namen verwenden, muss die Toolbar angepasst werden (siehe unten).
Befehlszeile
Die Befehlszeile kann kopiert werden und für den Aufruf zum Beispiel in eine Schaltfläche (Toolbar) eingefügt werden.
Speicherort Konfigurationen
In diesem Ordner, welcher vorzugsweise im Netzwerk für alle Benutzer bereitgestellt ist, werden alle Konfigurationen gespeichert. Über das Kontextmenü können Sie die Eplan-Variablen und Zeit- / Datumsvariablen einbinden.
Konfiguration (direkt)
Möchte man eine Konfiguration direkt ausführen, ohne den ExportForm-Dialog anzuzeigen, kann hier der Name der Konfiguration angegeben werden. Um den Dialog anzuzeigen, muss der Wert ‚NULL‘ sein.
Ladebalken
Wenn BackupProject mittels ActionList ausgeführt wird, kann der Ladebalken unterdrückt werden, damit sich nicht mehrere Ladebalken überlagern.
Beschreibung
Sind mehrere ExportForm-Dialoge konfiguriert, kann hier eine Unterscheidung gemacht werden. Diese Angabe wird im Userinterface angezeigt.
Zielordner
Keine Funktion mehr. Wird nur für ältere Versionen von LabelForm benötigt.
Anmeldename / Kennung
Hier kann eingestellt werden, ob der Anmeldename oder die Kennung für die Rechtsverwaltung verwendet werden kann.
Administratoren
In dieser Auflistung werden alle User definiert, welche Änderungen an den Konfigurationen vornehmen dürfen.
In Eplan finden Sie die User unter: Einstellungen > Benutzer > Darstellung > Benutzerkennung / Adresse
Aktion ausführen
Aufruf über Menüband
Über Menüband > Rechtsklick > Menüband anpassen… können Sie einen Befehl in einer Registergruppe hinzufügen. Hier empfiehlt es sich eine eigene Registerkarte zu erstellen.
Erstellen Sie je nach Bedarf eine Befehlsgruppe und fügen einen beliebigen Befehl aus der Kategorie „Aktionen“ ein.
Bild: Finden Sie im Verzeichnis plan-Plattform/Skripte/ScriptSettings/Images alle SVG-Dateien der Produkte
Anzeigename: Dieser Text wird direkt in der Benutzeroberfläche angezeigt
Befehlszeile: Hier wird die Befehlszeile aus ScriptSettings eingefügt
QuickInfo: Wird angezeigt wenn der Mauszeiger über dem Befehl steht
Beschreibung: Wird angezeigt wenn der Mauszeiger über dem Befehl steht
