Eplan-Makros automatisch mit einem Klick erstellen!
MacroTool
2.400,00 € (exkl. MwSt.)
Vorrätig
Vorrätig
Beschreibung
Eplan-Makros automatisch mit einem Klick erstellen!
Mit dem API-Addin MacroTool können Sie mit einem Klick ein voll funktionsfähiges Gerätemakro mit Artikel und Funktionsschablone erzeugen. Das Tool unterstützt Sie auch bei der Erstellung von 3D-Makros, Neutralmakros (für mehrere Hersteller), Makrovarianten, Pfad- und Seitenmakros.
In welcher Struktur die Makros im Makroprojekt abgelegt werden oder welcher Pfad am Makrokasten eingetragen wird, kann über ein Beschriftungsschema in Eplan gesteuert werden.
Mit der Verwendung des MacroTools haben Sie enorme Zeitersparnisse bei der Erstellung von Makros!
Create – Electric P8
Es werden folgende Arbeitsschritte ausgeführt:
- Artikel anlegen / aktualisieren
- Funktionsschablone erstellen aktualisieren
- Seiten im Makroprojekt erstellen
- Gerät im Makroprojekt einfügen
- Makrokasten einfügen und alle notwendigen Eigenschaften füllen
- Makro erzeugen
- Link in Artikelverwaltung eintragen
Folgendes Video zeigt die Erstellung von Makros:
Create – Pro Panel
Es werden folgende Arbeitsschritte ausgeführt:
- Artikel anlegen / aktualisieren
- Bauraum im Makroprojekt erstellen
- Gerät im Bauraum einfügen
- Makrodaten einfügen und alle notwendigen Eigenschaften füllen
- Makro erzeugen
- Link in Artikelverwaltung eintragen
Folgendes Video zeigt die Erstellung von 3D-Makros:
CreateNeutral
Es werden folgende Arbeitsschritte ausgeführt:
- Artikel anlegen / aktualisieren
- Funktionsschablone erstellen aktualisieren
- Seiten nach Strukturauswahl (Benutzerauswahl) im Makroprojekt erstellen
- Gerät im Makroprojekt einfügen
- Makrokasten einfügen und alle notwendigen Eigenschaften füllen
- Makro erzeugen
- Link in Artikelverwaltung eintragen
Folgendes Video zeigt die Erstellung von neutralen Makros:
NewVariant
Es werden folgende Arbeitsschritte ausgeführt:
- Seiten im Makroprojekt nach Variantenauswahl (Benutzerauswahl) erstellen
- Makrokasten einfügen und alle notwendigen Eigenschaften füllen
- Makro erzeugen
Folgendes Video zeigt die Erstellung von neuen Makro-Varianten:
SelectMacro
Es werden folgende Arbeitsschritte ausgeführt:
- Makroprojekt öffnen
- Sprung auf die Seite mit der Hauptfunktion des Makros
Folgendes Video zeigt, wie das Makro im Makroprojekt automatisch geöffnet wird:
SelectMacroFromFile
Es werden folgende Arbeitsschritte ausgeführt:
- Makroprojekt öffnen
- Sprung auf die Seite mit der Hauptfunktion des Makros
Mittels einer Makrodatei im Aufrufparameter oder über einen Datei-Öffnen Dialog kann das Makro direkt im Quell-Makroprojekt geöffnet werden.
SetMacroBox
Es werden folgende Arbeitsschritte ausgeführt:
- Alle relevanten Eigenschaften im Makrokasten setzen
Folgendes Video zeigt, wie die Makro-Eigenschaften automatisch gesetzt werden:
SetPageMacro
- Alle relevanten Eigenschaften im Seitenmakro setzen.
SetInstallationSpace
- Alle relevanten Eigenschaften im Bauraum setzten.
UpdateMacroPath
- Alle Makropfade (können auch mehrere Artikel sein) werden für dieses Makro in der Artikelverwaltung aktualisiert.
LinkModelViewToInstallationSpace
- Verlinkt kopierte Bauräume mit im Projekt vorhandenen Ableitungen.
MacroToolChangePartType
- Es öffnet sich ein Dialog, um den Typ zu ändern (Einzelteil, Baugruppe, Modul).

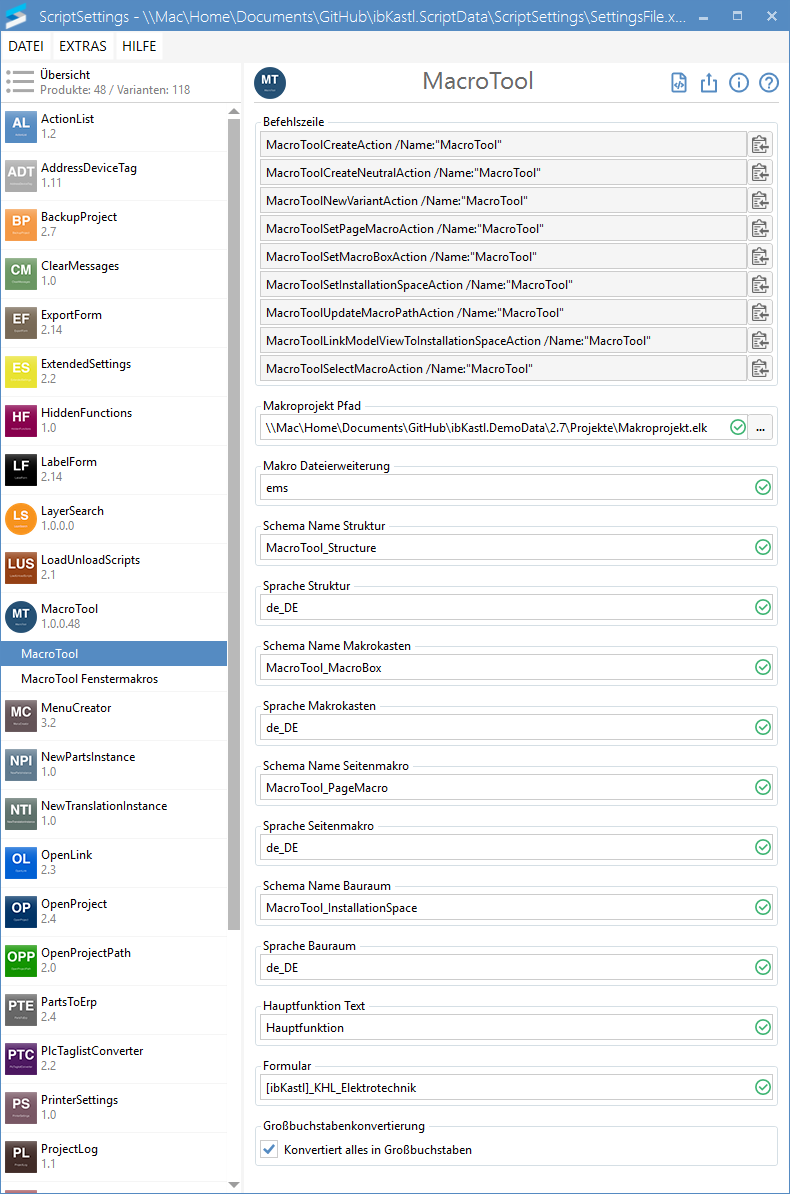

Einstellungen
Die Vorgabe, in welcher Struktur die Makros im Makroprojekt abgelegt, oder die Makropfade erzeugt werden, wird im Beschriftungsschemas in Eplan gepflegt. Diese Schemas werden dann in ScriptSettings eingetragen und gespeichert.
Hinweis: Im Lieferumfang sind alle Schemas und Settings nach unserer Empfehlung eingestellt… ohne Änderungen sofort einsetzbar
Icons für die Ribbons
| Icon | Beschreibung |
|---|---|
 |
MacroToolCreateAction |
 |
MacroToolCreateNeutralAction |
 |
MacroToolMacroPlacerDeviceAction |
 |
MacroToolMacroPlacerFileAction |
 |
MacroToolNewVariantAction |
 |
MacroToolSelectMacroAction |
 |
MacroToolSelectMacroFromFile |
 |
MacroToolSetInstallationSpaceAction |
 |
MacroToolSetMacroBoxAction |
 |
MacroToolSetPageMacroAction |
 |
MacroToolUpdateMacroBoxAction |
 |
MacroToolUpdateMacroPathAction |
Zusätzliche Informationen
| Lizenz | Firmenlizenz |
|---|---|
| EPLAN-Version | 2026, 2025, 2024, 2023, 2022 |
| ScriptSettings | erforderlich |
| API-Lizenz (Eplan) | erforderlich |
Dateien kopieren
Der Speicherort für das Script (*.cs-Datei) kann beliebig gewählt werden. Die Daten für das Script müssen in das Skripte-Verzeichnis der Eplan-Stammdaten kopiert werden:
EPLAN_DATA\Skripte\Firmenkennung\
Das Verzeichnis muss den Namen des Produktes haben und an die angegebene Stelle kopiert werden. Achten Sie beim entpacken des Zip-Archives darauf, dass ein Verzeichnis mit dem Namen des Archives (Produktname) erstellt wird. Wird das Verzeichnis umbenannt, oder an falscher Stelle abgelegt, kann die Toolbar keine Bilder laden und die Scripte haben keinen Zugriff auf notwendige Daten (Konfigurationen, Schematas, Filter, …).
In ScriptSettings einrichten
Das Script muss in der Anwendung ScriptSettings mit dem Freischaltcode vom Shop aktiviert werden.
Den Freischaltcode finden Sie im Shop unter: Mein Konto ▸ License keys
Weitere Anleitungen zum Einrichten der Scripte finden Sie unter ScriptSettings.
API-AddIns laden
Die API-AddIns müssen in Eplan geladen werden. Dies können Sie mit folgenden Methoden umsetzen:
Methode 1:
In Eplan laden: Dienstprogramme > API-AddIns… > Laden > API-AddIn auswählen.
Methode 2:
Sie können die API-AddIns mittels der AddOn-Technik verteilen. Damit können Sie das API-AddIn an mehreren Arbeitsstationen automatisch laden und müssen nicht jede Station manuell laden. Diese Methode ist für Firmennetzwerke zu empfehlen.

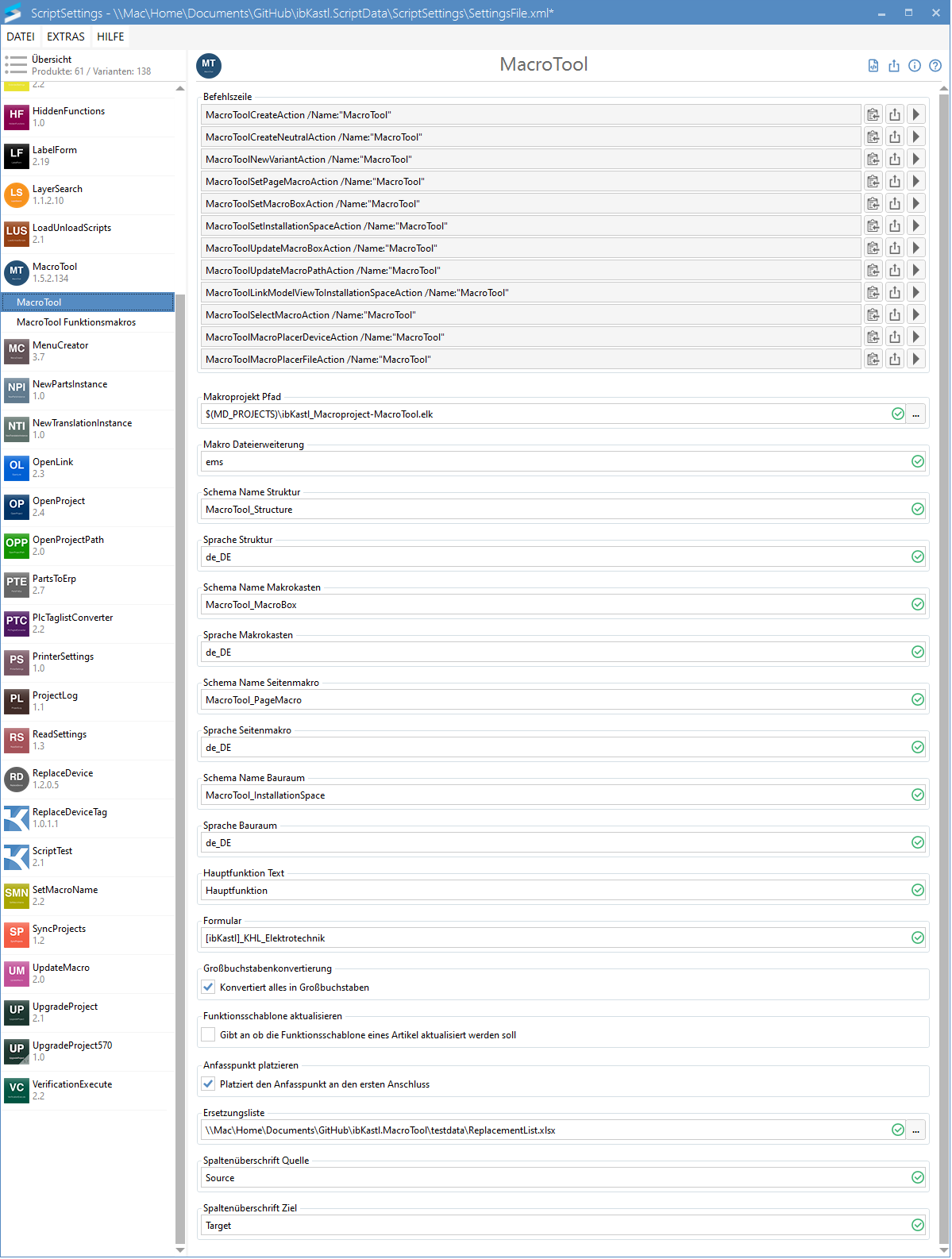

Einstellungen
Hinweis: Im Lieferumfang sind alle Schemas und Settings nach unserer Empfehlung eingestellt… ohne Änderungen sofort einsetzbar!
Makroprojekt Pfad
Speicherort des Makroprojektes für diese MacroTool-Variante
Makro Dateierweiterung
Dateierweiterung, welche durch Platzhalter ersetzt wird.
Schema Name Struktur
Name des Beschriftungsschemas für die Erstellung der Seiten
Sprache Struktur
Sprache des Beschriftungsschemas Struktur
Schema Name Makrokasten
Name des Beschriftungsschemas für den Makrokasten
Sprache Makrokasten
Sprache des Beschriftungsschemas Makrokasten
Schema Name Seitenmakro
Name des Beschriftungsschemas für Seitenmakros
Sprache Seitenmakro
Sprache des Beschriftungsschemas Seitenmakro
Schema Name Bauraum
Name des Beschriftungsschemas für Bauräume
Sprache Bauräume
Sprache des Beschriftungsschemas Bauräume
Hauptfunktion
Text Seitenbeschreibung für die Hauptfunktion eines Makros (optional)
Formular
Formular für die Seite
Großbuchstabenkonvertierung
Ist die Einstellung aktiv, werden alle Texte in Großbuchstaben konvertiert
Funktionen
MacroToolCreateAction
Voraussetzung: Es ist die Hauptfunktion oder 3D-Element in einem Schaltplanprojekt ausgewählt, welche nur eine Artikelnummer eingetragen hat. Möglich im grafischen Editor & Bauraum.
Ist der hinterlegte Artikel noch nicht in der Artikelverwaltung, wird dieser automatisch erzeugt und angezeigt. Bei einem bestehenden Artikel wird die Funktionsschablone aktualisiert.
Die Makrodatei wird ab Eplan Version 2.7 automatisch erzeugt.
Electric P8
Es werden alle Darstellungen des Gerätes gesammelt. Pro Seite und Darstellungsart wird eine Seite im Makroprojekt erstellt. Die Struktur wird automatisch über das eingestellte Beschriftungsschema Structure gesetzt. Die Dokumentenart (&) ist immer die Darstellungsart der Makro-Variante. Die Seitenbeschreibung der Hauptfunktion wird gemäß der Einstellung MainFunctionText gesetzt.
Auf den Seiten wird automatisch ein Makrokasten eingefügt welcher die Informationen automatisch über das eingestellte Beschriftungsschema MacroTool_MacroBox füllt:
- Name (Pfad)
- Version
- Quelle
- Beschreibung
Pro Panel
Es wird automatisch eine Modell-Ansicht erzeugt in der Struktur welche das Schema MacroTool_InstallationSpace festlegt. Hier wird das Makro im Scripte Verzeichnis unter:
MacroTool\Macros\InstallationSpace.ema
eingefügt. Die Dokumentenart wird auf “3D“ gesetzt. Zusätzlich wird ein Bauraum erzeugt, welcher den Namen wie im Schema eingestellt bekommt. Die Struktur erbt der Bauraum von der Seite. Bauraum und Seite wird ohne Rückfrage überschrieben.
Folgende Eigenschaften werden an den Bauraum geschrieben:
- Bauraumname
- Name (Pfad)
- Version
- Quelle
- Beschreibung
Hinweis: Es wird „Modell-Ansicht nicht aktuell“ angezeigt. Hier handelt es sich um einen Fehler in der Eplan API (Stand 2.7)
MacroToolCreateNeutralAction
Voraussetzung: Es ist die Hauptfunktion oder 3D-Element in einem Schaltplanprojekt ausgewählt, welche nur eine Artikelnummer eingetragen hat. Möglich im grafischen Editor & Bauraum. Es öffnet sich ein Dialog. Selektieren Sie die Zielstruktur im Seiten-Navigator und drücken OK.
Es wird die Action MacroToolCreateAction ausgeführt, mit dem Unterschied, dass die Ziel-Struktur auf die ausgewählte Struktur gesetzt wird. Die Struktur kann im Dialog angepasst werden. Als Standardwerte dienen die Werte, welche vom Artikel ermittelt werden für MacroToolCreateAction.
MacroToolSetPageMacroAction
Voraussetzung: Es ist eine oder mehrere Seiten im Seitennavigator markiert (nur im Makroprojekt).
Es werden folgende Seiteneigenschaften über das Beschriftungsschema MacroTool_PageMacro gefüllt:
- Name (Pfad)
- Version
- Quelle
- Beschreibung
MacroToolSetMacroBoxAction
Voraussetzung: Es ist ein Makrokasten markiert oder eine Seite (nur im Makroprojekt).
Es werden alle gefunden Makrokästen mit folgenden Informationen automatisch über das eingestellte Beschriftungsschema MacroTool_MacroBox füllt:
- Name (Pfad)
- Version
- Quelle
- Beschreibung
MacroToolSetInstallationSpaceAction
Voraussetzung: Es ist mindestens ein Bauraum markiert (nur im Makroprojekt).
Folgende Eigenschaften werden an den Bauraum geschrieben:
- Bauraumname
- Name (Pfad)
- Version
- Quelle
- Beschreibung
MacroToolUpdateMacroPathAction
Voraussetzung: Es ist eine Hauptfunktion oder Bauteil im Bauraum mit Artikel markiert (nur im Makroprojekt).
Es wird der Makrodateiname aus dem Makrokasten/Bauraum ausgelesen und an alle Artikel geschrieben, welche das gleiche Makro tragen wie der Artikel in der Selektion.
MacroToolNewVariantAction
Voraussetzung: Es ist ein Makrokasten markiert oder eine Seite oder ein Bauraum (nur im Makroprojekt).
Es wird ein Dialog angezeigt, zur Auswahl der Darstellungsart und Variante der neuen Makro-Variante. Es wird die nächste freie Variante der Darstellungsart automatisch ausgewählt. Nach bestätigen mit OK wird die Seite erzeugt und ein Makrokasten mit gefüllten Informationen eingefügt.
MacroToolLinkModelViewToInstallationSpaceAction
Voraussetzung: Es ist eine Modell-Ansicht oder Bauraum bzw. Bauräume ausgewählt (nur im Makroprojekt).
Es werden alle Bauräume mit den Modell-Ansichten verbunden, welche die gleiche Struktur besitzen.
MacroToolSelectMacro
Voraussetzung: Es ist ein Makrokasten oder eine Seite (mit gefüllter Eigenschaft Makro) markiert. Oder es wird der Kontextmenüpunkt in der Artikelverwaltung ausgeführt.
Es wird das Makroprojekt geöffnet und an die Seite des Makros gesprungen.
Hinweis: Aus der Artikelverwaltung wird immer die ScriptSettings Variante mit dem Namen “MacroTool“ herangezogen, um Makroprojekt und Einstellungen zu ermitteln.
MacroToolSelectMacroFromFile
Voraussetzung: Das Makroprojekt und die Seite im Projekt wurden weder verschoben noch umbenannt.
Ohne weitere Befehlszeilenparameter wird ein Datei-Öffnen Dialog angezeigt. Nach dem Auswählen einer Makrodatei durch den Benutzer, wird das passende Makroprojekt geöffnet und die Seite mit der ersten Darstellungsart und Variante des Makros angezeigt.
Mit dem Parameter MacroFile kann der Pfad zu einer Makrodatei direkt übergeben werden.
MacroToolMacroPlacerDeviceAction
Es öffnet sich die Artikelverwaltung. Nach Auswahl eines Gerätes wird dies in der Struktur “=MacroTool“ mit allen Darstellungsarten & Varianten erstellt.
MacroToolMacroPlacerFileAction
Es öffnet sich ein Datei-Öffnen-Dialog. Nach Auswahl des Makros wird dies in der Struktur “=MacroTool“ mit allen Darstellungsarten & Varianten erstellt.

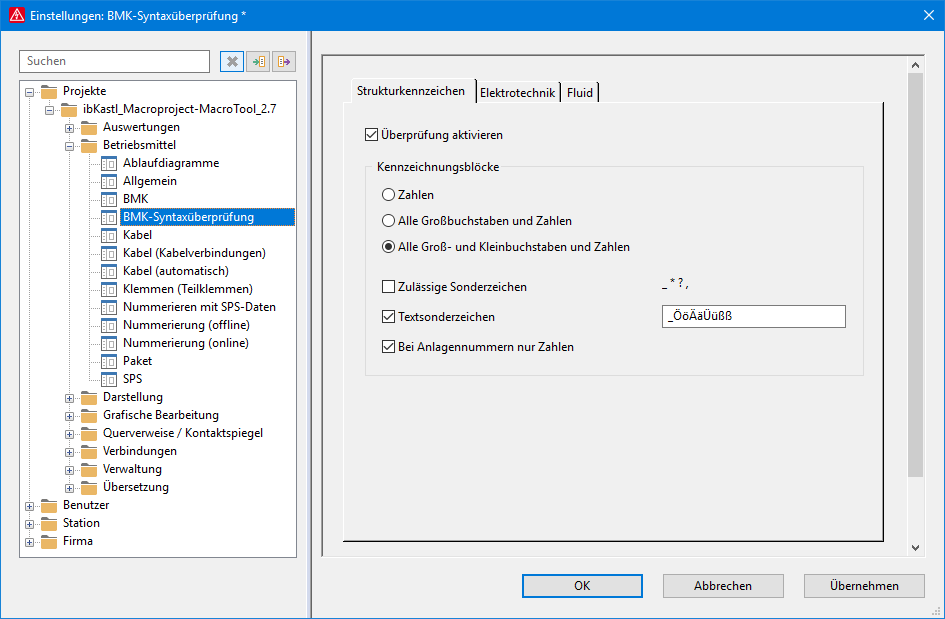

Einstellungen Eplan
Da alle Sonderzeichen durch einen Unterstrich ersetzt werden, müssen diese Projekteinstellungen im Makroprojekt aktiv sein. _ÖöÄäÜüßẞ
Hinweis: Bei der benutzerdefinierten Struktur wird ein Punkt bei der Sonderzeichenersetzung berücksichtigt. Somit ist es möglich Artikelnummer wie TEST.123 ohne Schachtelung zu erstellen (wird zu TEST_123).
Es können mehrere Varianten vom MacroTool erstellt werden. Somit ist es möglich z.B. mehrere Makroprojekte zu nutzen.
Unterkennzeichen müssen auf Punkt stehen.
Die Symbolbibliotheken müssen im Schaltplanprojekt und im Makroprojekt auf gleicher Position stehen:
Optionen > Einstellungen > Projekte > Projekt > Verwaltung > Symbolbibliotheken
Platzhalter in Beschriftungen
Folgende Platzhalter können in den Beschriftungsschemata verwendet werden:
- <#FileExtension#> Dateierweiterung aus ScriptSettings
- <#Date#> Datum
- <#Time#> Uhrzeit
- <#User#> Benutzername (inkl. Domäne)
Aktion ausführen
Menüband über ScriptSettings erstellen
In der Anwendung ScripSetting kann jede Action als Registerkarte in dem Reiter ShopForProcess automatisch erzeugt werden.
Weiter Informationen finden Sie unter ScripSetting.
Menüband über RibbonCreator erstellen
Über RibbonCreator schnell und einfach benutzerdefinierte Registerkarten mit Befehlsgruppen und Aktionen in Eplan erzeugen. Weiter Informationen zur Rechteverwaltung und den Möglichkeiten für die Erstellung von Menübändern finden Sie unter RibbonCreator.
Menüband manuell erstellen
Über Menüband > Rechtsklick > Menüband anpassen… können Sie einen Befehl in einer Registergruppe hinzufügen. Hier empfiehlt es sich eine eigene Registerkarte zu erstellen.
Erstellen Sie je nach Bedarf eine Befehlsgruppe und fügen einen beliebigen Befehl aus der Kategorie „Aktionen“ ein.
Bild: Finden Sie im Verzeichnis plan-Plattform/Skripte/ScriptSettings/Images alle SVG-Dateien der Produkte
Anzeigename: Dieser Text wird direkt in der Benutzeroberfläche angezeigt
Befehlszeile: Hier wird die Befehlszeile aus ScriptSettings eingefügt
QuickInfo: Wird angezeigt wenn der Mauszeiger über dem Befehl steht
Beschreibung: Wird angezeigt wenn der Mauszeiger über dem Befehl steht
Für Fragen stehen wir Ihnen gerne zur Verfügung.
2025-04-10
Mit Version 1.11.2 liefern wir ein kleines, aber wichtiges Update für das MacroTool:
Stabilitätsproblem in EPLAN 2025 Update 1 behoben
In Kombination mit EPLAN 2025 Update 1 konnte es beim Ausführen der Create-Funktion zu sporadischen Programmabstürzen kommen. Ursache war eine fehlerhafte API-Funktion innerhalb von EPLAN. Das Verhalten wurde analysiert und im MacroTool gezielt umgangen – die Funktion arbeitet nun wieder stabil.
Englische Sprachunterstützung erweitert
Wenn EPLAN nicht auf Deutsch eingestellt ist, werden Meldungen und Dialoge des MacroTools ab sofort automatisch auf Englisch angezeigt. Dies sorgt für eine konsistentere Benutzererfahrung in internationalen Umgebungen.
Wir empfehlen allen Nutzerinnen und Nutzern, die mit EPLAN 2025 arbeiten oder eine nicht-deutsche Oberfläche verwenden, das Update auf MacroTool 1.11.2.
1.11.1
2025-02-06
Mit MacroTool 1.11.1 wird ein Problem in der Create-Funktion behoben, das dazu führte, dass benutzerdefinierte Eigenschaften in Eigenschaftsanordnungen falsch zugeordnet oder in abweichender Reihenfolge angezeigt wurden.
Der Fehler lag in der EPLAN API, wurde von EPLAN bestätigt und mit diesem Update im MacroTool korrigiert.
Die neue Version sorgt dafür, dass benutzerdefinierte Eigenschaften jetzt zuverlässig übernommen werden.
Wir empfehlen das Update auf 1.11.1, um fehlerhafte Darstellungen zu vermeiden.
1.11.0
2025-01-27
Wir freuen uns, Ihnen das neueste Update unseres MacroTools, Version 1.11.0, vorzustellen! Dieses Update bringt Optimierungen und erweiterte Funktionen, die Ihre Arbeit mit Makros noch effizienter machen. Hier sind die Neuerungen:
SelectMacro: Verbesserte Auswahlmöglichkeit
Die Funktion SelectMacro wurde optimiert und funktioniert nun auch, wenn nur der Makrokasten ausgewählt ist. Dies ermöglicht eine noch flexiblere und komfortablere Handhabung bei der Auswahl von Makros.
PlacerDevice: Erweiterungen und Fehlerkorrekturen
-
Keine irreführende Fehlermeldung mehr bei leerem Makropfad: Wurde ein Artikel ausgewählt, der kein Makro hinterlegt hatte, erschien bisher die Meldung „Extension not supported“. Dieses Verhalten wurde korrigiert. Zudem wird eine Systemmeldung erzeugt wenn eine eingestellte Makrodatei nicht vorhanden ist.
-
Zusätzliche Unterstützung für Grafikmakros: Neben Schaltplanmakros können jetzt auch Grafikmakros über PlacerDevice platziert werden. Dadurch lassen sich Aufbaumakros mit einem Klick platzieren, was die Arbeitsabläufe deutlich vereinfacht.
-
Automatisches Platzieren von 3D-Makros: Wenn einem Grafikmakro ein Pro Panel Makro zugeordnet ist, wird dieses nun automatisch in einen neu erstellten Bauraum eingefügt. Das spart Zeit und verbessert die Integration in 3D-Layouts.
ChangePartyTyp: Kontextmenü in allen unterstützten Versionen verfügbar
Das Kontextmenü der Funktion ChangePartyTyp wird nun nur noch in Versionen 2.9 und älter angezeigt. In neueren Versionen (ab 2022) kann der Bauteiltyp direkt mit den Bordmitteln von EPLAN geändert werden, wodurch das Kontextmenü hier nicht mehr benötigt wird.
Fazit
Mit dem Update 1.11.0 ermöglicht das MacroTool einen durchgängigen Workflow: Sie können nun direkt im Schaltplanprojekt auch 3D-Makros über PlacerDevice einfügen und anschließend mit der Create-Funktion aktualisieren. Diese nahtlose Integration spart Zeit und verbessert die Effizienz beim Arbeiten mit Makros erheblich.
Wir empfehlen Ihnen, die neue Version zu installieren, um die Vorteile direkt nutzen zu können.
1.10.1
2024-11-13
Dieses kostenlose Update behebt einen Fehler der in EPLAN Version 2025 auftrat wenn über die Funktionen „Create“ oder „CreateNeutral“ ein Pro-Panel Makro erzeugt wurde. Es kam zu der Fehlermeldung „Es ist keine Transaktion geöffnet“. Der Fehler wurde behoben.
1.10.0
2024-11-08
Mit diesem kostenlosen Update liefern wir ein umfangreiches Paket an neuen Funktionen, Verbesserungen und Fehlerbehebungen.
Erweiterte Funktionalitäten
Mechanikbauteile erstellen: Mit der Funktion CreateNeutral können nun auch mechanische Bauteile, wie z. B. Schaltschränke, erzeugt werden. Das erweitert die Möglichkeiten bei der Erstellung von 3D-Makros.
Makrovariante im CreateNeutral-Dialog: Im Dialog von CreateNeutral für 3D-Makros kann jetzt direkt eine Makrovariante vorgegeben werden. Dies erleichtert die spezifische Anpassung von 3D-Makros.
Anlagennummer in NewVariant: Die Funktion NewVariant berücksichtigt ab sofort auch die Anlagennummer. Diese wird in den Schemas “*_With_Variant” als Artikelvariante verwendet, um die Verwaltung von Makros für Artikelvarianten zu optimieren.
Optimierte Suche mit SelectMacro: Die Suchmethodik von SelectMacro wurde verbessert. Makrokästen werden dadurch in vielen Projekten schneller gefunden, was die Effizienz steigert.
Fehlerbehebungen
Korrektur bei der Erzeugung von 3D-Makros: Ein Problem wurde behoben, bei dem Seiten mit Modellansichten in eine Struktur namens &DELETE verschoben, aber nicht gelöscht wurden. Dieses Verhalten tritt nun nicht mehr auf.
Fehler bei Transaktionen behoben: Der Fehler „Eine Schreib-Transaktion kann nicht innerhalb einer anderen Transaktion gestartet werden“, der seit EPLAN 2024 bei der Erzeugung von 3D-Makros auftreten konnte, wurde erfolgreich behoben.
Die aktuellen Updates bringen nicht nur neue Funktionen, sondern verbessern auch bestehende Workflows und beheben bekannte Fehler. Dadurch wird die Arbeit mit EPLAN effizienter und stabiler.
1.9.7
2024-10-09
Mit diesem kostenlosen Update stellen wir die Kompatibilität zur neuen EPLAN Version 2025 her und liefern gleich noch ein paar Verbesserungen und Fehlerbehebungen mit.
Fehlerbehebungen
Fehlermeldung bei Create & CreateNeutral: Unter bestimmten Umständen wurde eine von MacroTool temporär erzeugte Seite nicht gelöscht. Bei der erneuten Erstellung eines 3D-Makros kam es dann zur Fehlermeldung „Der angegebene Name ist bereits vorhanden“. Dieser Fehler wurde behoben.
Fehlermeldung bei SelectMacro 3D: Wenn SelectMacro auf eine 3D-Platzierung angewandt wurde und das durchsuchte Makroprojekt Bauräume ohne Makrodefinition enthielt, konnte die Fehlermeldung „Eigenschaft Makro: Name ist leer“ auftreten. Dieses Verhalten wurde korrigiert.
Verbesserungen
UpdateMacroPathAction & EPLAN 2025: Aufgrund einer in EPLAN 2025 entfernten API-Funktion schlug die Aktion UpdateMacroPathAction fehl. Diese ist nun mit allen freigegebenen EPLAN-Versionen kompatibel.
SelectMacroFromFile 3D: Die Aktion unterstützt jetzt auch die Anwendung auf 3D-Makros.
PlacerDevice & PlacerFile: Die Aktionen erstellen Seiten nun im Funktionskennzeichen MACROTOOL. Dabei wird auf Groß- und Kleinschreibung verzichtet, um Fehler bei der projektspezifischen Syntaxprüfung zu minimieren.
Create & Geschachtelte Makrokästen: Befinden sich in der Gruppe, aus der ein Makro erstellt werden soll, Makrokästen mit der Verwendungsart „Untergeordnet“, bleiben diese im neu erstellten Makro erhalten und werden im Makroprojekt auf „Referenzierend“ gesetzt. Ist der beibehaltene Makrokasten das äußerste Element, wird der neue Makrokasten „Definierend“ um einen Rasterpunkt in alle Richtungen vergrößert, damit keine Deckungsgleichheit entsteht.
SelectMacro & Artikelverwaltung: In EPLAN-Versionen ab 2022 war kein Kontextmenü in der Artikelverwaltung verfügbar. Dieses Problem wurde behoben, um die Benutzerfreundlichkeit zu verbessern.
SetPageMacro und SetMacroBox: Die Aktionen erfassen nun auch die Selektion im Makronavigator.
1.9
2022-05-13
Mit dem kostenlosen Update stehen Ihnen folgende neuen Funktionen & Fehlerbereinigungen zur Verfügung:
Neuerungen
-
Kompatibilität mit EPLAN 2022.
-
Unterstützung für Darstellungsart Fluid Übersicht.
-
Create und CreateNeutral unterstützt nun auch Klemmen und Stecker.
-
SetPageMacro kann nun mit einem Seitenfilter im Schema verwendet werden.
-
Create und CreateNeutral für Pro Panel kann nun auch ausgeführt werden, wenn mehrere Artikel hinterlegt sind.
-
Verbesserter Meldungstext bei leeren Gruppierungen.
-
Neues Schema MacroTool_MacroBox_With_Variant schreibt die Artikelvariante in die Seiten-Anlagennummer.
-
Schema MacroTool_PageMacro-Function bringt einen Filter mit, welcher Seiten mit Name A-Z ausschließt.
Fehlerbehebungen
-
SelectMacro ignoriert Groß-/Kleinschreibung im Verzeichnispfad.
-
Fehler der beim Erstellen von Makros aus Artikelplatzierungen mit Größe Null auftrat wurde behoben.
-
Fehler der beim Erstellen von Makros mit Blöcken auftrat wurde behoben.
-
NewVariantAction importiert nun die Schemata vor der Ausführung.
1.8
2021-01-12
Mit dem kostenlosen Update stehen Ihnen folgende neuen Funktionen & Fehlerbereinigungen zur Verfügung:
Neue Funktionen:
-
Für ProPanel können nun auch mechanische Bauteile wie z.B. Schaltschränke erzeugt werden
Verbesserungen und Fehlerbehebungen
-
Gerätekästen und SPS-Kästen mit Größe 0 können als Makro erzeugt werden
-
SetMacroBox setzt die Varianten wieder aus dem Seitennamen
-
Fehlermeldung erscheint nun nicht mehr hinter dem Prozess-Dialog
Hinweis: Für die korrekte Erzeugung von 3D Makros muss ggf. die Strukturkennzeichen Einstellung für das Quellprojekt für den Bereich Mechanik-Betriebsmittel erweitert werden.
1.7.0
2020-09-29
Mit dem kostenlosen Update stehen Ihnen folgende neuen Funktionen & Fehlerbereinigungen zur Verfügung:
Create(Neutral):
-
Makrokasten Eigenschaften beibehalten
-
Makrodatei vor dem Erzeugen löschen
SetMacroBox
-
Mehrere Seiten werden nicht gesetzt
1.6.1
2020-08-19
Mit dem kostenlosen Update stehen Ihnen folgende Fehlerbereinigungen zur Verfügung:
-
Verbindungssymbole wurden in der Create (Neutral) Action nicht korrekt ins Makroprojekt übernommen
1.6
2020-07-08
Mit dem kostenlosen Update stehen Ihnen folgende Funktionen und Fehlerbereinigungen zur Verfügung:
-
Neuer Befehl SelectMacroFromFile:
-
Mit dieser Aktion kann nach dem Auswählen einer Makrodatei das Makro im Makroprojekt angezeigt werden, aus dem es erzeugt wurde.
-
Über den Parameter MacroFile kann das Makroprojekt mit der entsprechenden Seite über den geöffnet werden
1.5.2
2020-03-16
Mit dem kostenlosen Update stehen Ihnen folgende Funktionen und Fehlerbereinigungen zur Verfügung:
-
Anpassung für EPLAN Version 2.9
-
Toolbar Icons mit weißem Hintergrund
1.5.1
2020-03-06
Mit dem kostenlosen Update stehen Ihnen folgende Funktionen und Fehlerbereinigungen zur Verfügung:
-
Neu API-Runtime Signatur (EADN 0095) hinzugefügt
Ein Update auf diese Version ist für Sie nur notwendig, wenn Sie ein API-Runtime Lizenz mit der EADN 0095 lizenziert haben.
1.5
2020-01-27
Mit dem kostenlosen Update stehen Ihnen folgende Funktionen und Fehlerbereinigungen zur Verfügung:
-
Der Anfasspunkt für 2D-Schaltschrankaufbaumakros wird automatisch (Mitte-Links) gesetzt
1.4
2019-12-09
Mit dem kostenlosen Update stehen Ihnen folgende Funktionen und Fehlerbereinigungen zur Verfügung:
-
Modellansichten werden mit SetInstallationSpace automatisch mit umbenannt
-
SetInstallationSpace aktualisiert alle Makrodaten analog zu SetMacroBox und SetPageMacro
-
NewVariant für ProPanel Makros setzt alle Makrodaten genau wie bei neuen Varianten von Makrokästen
-
Alle Funktionen die einen Bauraum erzeugen oder den Namen eines Bauraums setzen wurden vereinheitlicht
1.3.2
2019-09-12
Mit dem kostenlosen Update stehen Ihnen folgende Fehlerbereinigungen zur Verfügung:
-
Fehler der im Zusammenspiel mit anderen ibKastl API-Addins auftreten kann
-
Makro mit Paarquerverweissymbolen kann unter bestimmten Umständen nicht erzeugt werden
1.3.0
2019-09-03
Mit dem kostenlosen Update stehen Ihnen folgende Funktionen und Fehlerbereinigungen zur Verfügung:
-
Erweiterung von UpdateMacroBox: es können Ersetzungslisten aus Excel importiert werden
-
Optimierung von SelectMacro: die Suchgeschwindigkeit wurde im Durchschnitt um 50% verbessert
-
Fehlerbehebung von Create(Neutral): Anfasspunkt bei Makros mit Anschlüssen nach unten werden nun korrekt gesetzt
-
Optimierung des Prozessbalkens für UpdateMacroBox
-
Fehlerbehebung von UpdateMacroBox: Ersetzung funktioniert nun auch mit SPS-Anschlüssen
-
Fehlerbehebung von UpdateMacroBox im Zusammenhang mit Artikeldatenbank-Zugriffen
1.1.1
2019-06-14
Mit dem kostenlosen Update stehen Ihnen folgende Funktionen und Fehlerbereinigungen zur Verfügung:
-
Fehlerbehebung im Zusammenhang mit der Eplan Version 2.8
-
Fehlerbehebung SetMacroBox “Objekt wurde für den Zugriff nicht gesperrt”
-
Fehlerbehebung im Zusammenhang mit der EPLAN Version 2.5 und 2.6
-
Rückfrage beim Überschreiben von Bauräumen
-
Detailliertere Meldungsdialoge
-
Verschiedene Fehlerbehebungen
1.1
2018-11-20
Mit dem kostenlosen Update stehen Ihnen diese Funktionen nun bereit:
-
Anfasspunkt automatisch
-
MacroPlacer: Makrodateien oder Geräte können in allen Darstellungsarten & Varianten per Knopfdruck platziert werden
-
NewVariant für Pro Panel
-
CreateNeutral mit Standardwerten (gleich zu Create)
-
Fehlerbehebungen
FML –
Wer in EPLAN viel mit der Erstellung von Makros sowohl in 2D als auch in 3D zu tun hat, sollte dieses Tool unbedingt einsetzen. Es spart durch den hohen Automationsgrad enorm viel Zeit bei der Makroerstellung und steigert die Qualität bzw. Konsistenz der Daten zwischen Eplan Artikelverwaltung und Makrodatenbanken. Es ist sehr flexibel einstellbar. Die Makroprojekte werden übersichtlicher und damit besser beherrschbar. Der Zeitaufwand für die Erstellung der Makros und Abgleich in die EPLAN AV werden auf das notwendige Minimum reduziert.
Ein super Beispiel dafür was man mit der EPLAN API so alles realisieren kann.
Herzlichen Dank an Euch und weiter so.
